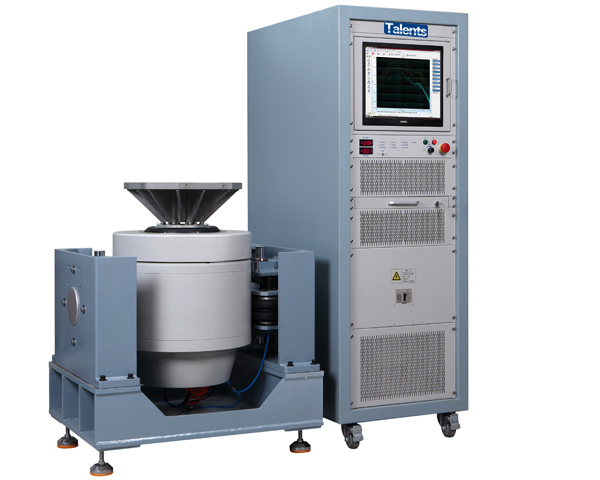

振動試驗機工裝夾具用來將振動臺產生的能量傳遞給試驗件，為確保試驗結果的準確可靠，夾具設計需要滿足下列要求：

1. 能輕松快捷地將試驗件固定在振動臺面上；

2. 在整個試驗頻率范圍內，夾具的頻響特性要平坦，夾具的第一階固有頻率應高于最高試驗頻率，還應避免發生夾具與產品的共振耦合；

3. 夾具與產品連接面上的各連接點的響應要盡量一致，以確保試驗時激勵輸入的均勻性；

4. 夾具的剛度質量比要足夠大；

那么，振動試驗機夾具具體是怎么評估設計的呢？

1. 確定夾具的使用目的，即看試驗產品測試需求。例如晶體管、集成電路的內強度試驗，夾具的設計重點在夾具的本體上，要使激振力通過殼體傳導到被試產品的內部結構上。

2. 確定夾具設計參數，如重量、大小尺寸、固定連接點、測試點等。

A. 夾具的重量主要由振動臺體的推力來確定，重量的計算可根據下面的公式進行推算：

①W=F/A  W為總重量；F為振動臺的額定推力；A為產品考核要求達到的加速度值；

②W=Wf+Wt+Wa  Wf為夾具重量；Wt為緊固件重量；Wa為動圈重量

通過公式①計算出振動臺最大允許載荷，再用公式②求出所需夾具的允許重量。

B. 夾具大小尺寸需結合振動臺臺面尺寸和試件本身尺寸考慮。

C. 夾具與振動臺的各固定基本同相并沿直線運動，而夾具與產品的固定點定位和安裝是否合理要用產品的技術條件來確定。

D. 夾具的測試點必須是剛性的連接在固定處。

3. 確定夾具的材質，盡可能選用重量輕，強度高，且在試驗階段極少共振的材料，最好是鎂，其次是鋁合金。
